一、产品概述

DZC螺旋垂直提升机是一种利用振动驱动物料沿螺旋输送通道向上运动的连续输送设备，主要用于粉状、颗粒状及一定粒度范围内块状物料的垂直提升。设备通过振动电机产生激振力，使物料沿螺旋槽面向上运动，在输送过程中可同时实现一定程度的松散、分散和输送。

根据设备结构和振动装置安装位置的不同，螺旋垂直提升机可分为开槽式与封闭式，以及下振式与上振式等结构形式，可结合物料特性、输送要求及现场空间条件进行选择。

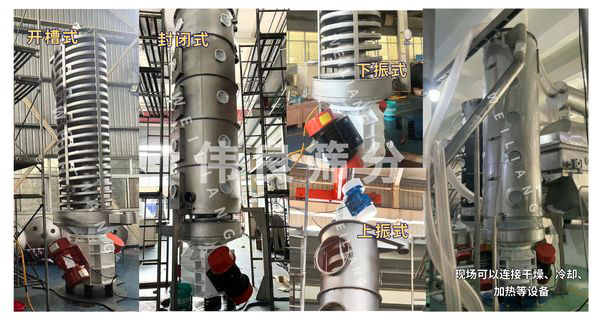

二、产品分类

1.开槽式螺旋垂直提升机

开槽式结构采用开放式螺旋输送通道，便于观察物料输送状态和进行日常清理，适用于对密封及防尘要求不高的物料垂直输送。

结构特点：

1.输送通道采用开放式结构，便于观察物料运行状态；

2.结构组成相对简单，便于日常检查和维护；

3.适用于一般粉体、颗粒及块状物料的垂直提升；

2.封闭式螺旋垂直提升机

封闭式结构在螺旋输送通道外设置封闭罩体，减少物料输送过程中产生的粉尘向周围环境逸散，适用于对工作环境洁净度或物料隔离有要求的输送工况。

结构特点：

1.输送通道采用封闭结构；

2.减少粉尘在输送过程中的外逸；

3.适用于粉体、细颗粒等易产生扬尘的物料；

3.下振式螺旋垂直提升机

下振式结构将振动装置布置在设备底部，设备主要振动部件集中于下部。振动由下向上传递，使物料进入螺旋通道后即可受到振动作用，并沿螺旋通道逐步向上输送。

结构特点：

1.振动装置位于底部，设备整体重 心相对较低；

2.振动由下向上传递，物料在进料区域即可受到振动作用；

3.有利于物料在输送初始阶段进行松散和分散；

4.对具有一定粘性、湿度或较大颗粒的物料，可根据物料特性选择相应结构；

5.底部结构较为集中，适用于对设备安装空间有一定限 制的场合。

4.上振式螺旋垂直提升机

上振式结构将振动装置安装在设备顶部，振动由上部向下传递至螺旋输送通道，使物料在向上输送过程中持续受到振动作用，并在接近出料区域时保持一定的运动状态。

结构特点：

1.振动装置布置在设备顶部；

2.振动由上向下传递，设备顶部需要预留相应的安装及检修空间；

3.有利于物料在接近出料区域时保持运动状态，减少因物料堆积造成的输送不畅；

4.可用于粉末、颗粒及对输送过程有一定缓冲要求的物料；

5.设备安装高度和顶部空间应结合振动装置尺寸进行确定。

三、选型参考

螺旋垂直提升机选型时，建议提供以下物料及工况参数：

1.物料名称及特性

2.物料粒度范围

3.物料含水率

4.物料堆积密度

5.所需输送能力

6.垂直提升高度

7.进料及出料高度

8.进、出料方向及接口尺寸

9.是否需要封闭输送

10.现场安装空间及设备布局

根据上述参数确定螺旋槽尺寸、振动电机配置、设备高度、结构形式及进出料接口。
